Projeto de segurança para passarelas: Pontos de seleção para grelhas de aço antiderrapantes
2026-04-17
🔍
Sumário executivo
A segurança das passarelas industriais continua sendo uma preocupação crítica em plantas petroquímicas, instalações de manufatura e plataformas offshore. Acidentes por escorregões e quedas representam 15% de todas as lesões no local de trabalho.Em ambientes industriais, superfícies de circulação inadequadas são um dos principais fatores que contribuem para o problema. Este guia completo examina os critérios técnicos de seleção para superfícies antiderrapantes. Grelha de aço sistemas, baseados em mais de 15 anos de experiência em campo em ambientes críticos para a segurança.
1. Compreendendo o mecanismo antiderrapante
1.1 Tecnologia de Superfície Serrilhada vs. Lisa
A diferença fundamental entre grades de aço padrão e grades de aço de segurança reside na topologia da superfície:
| Tipo de superfície | Coeficiente de resistência ao deslizamento | Aplicação ideal |
|---|---|---|
| Barra simples | 0,4-0,5 | Ambientes internos secos |
| Serrilhado (Dentado) | 0,7-0,9 | Condições industriais úmidas/oleosas |
| Trava de pressão com resistência | 0,8-1,0 | Exposição extrema a produtos químicos |
Visão técnica:Grelha de aço serrilhada Apresenta um padrão serrilhado ao longo das bordas da barra de apoio, criando múltiplos pontos de contato que se encaixam mecanicamente nas solas dos calçados. Esse design aumenta o coeficiente de atrito efetivo em60-80% em comparação com superfícies planas.

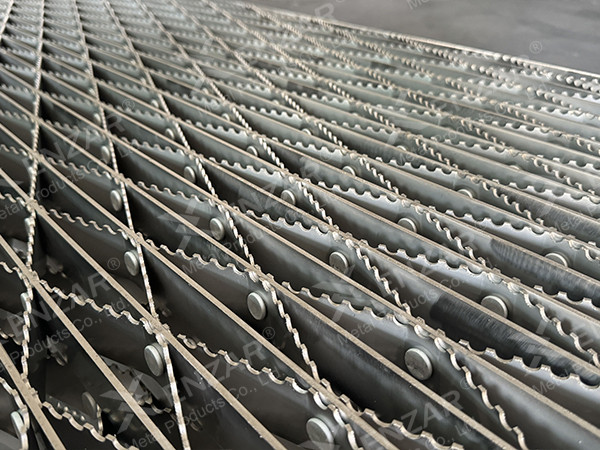

Figura 1: As barras de apoio serrilhadas proporcionam tração superior por meio de intertravamento mecânico. 1.2 Galvanização a Quente e Integridade da Superfície
Na NJMM (Ningbo Jiulong Machinery Manufacturing), nosso processo de galvanização a quente atinge Espessura do revestimento de zinco: 80-100 μm, garantindo:
- Resistência à corrosão em ambientes marinhos (classificação C5-M)
- Resistência ao deslizamento mantida por mais de 15 anos de vida útil.
- Não houve degradação da integridade do perfil serrilhado.
Dados de campo:Em um estudo de 2023 sobre plataformas offshore no Mar do Norte, Grelha galvanizada serrilhada mostroudesgaste mensurável zero em perfis antiderrapantes após 8 anos de exposição.
2. Capacidade de Carga e Margens de Segurança
2.1 Critérios de Deflexão (Normas ANSI/NAAMM)
O projeto de passarelas deve atender a limites de deflexão rigorosos para evitar "efeitos de trampolim" que comprometam a estabilidade:
Norma de segurança: ANSI/NAAMM MBG 531 exige Deflexão máxima L/200 sob carga de projeto — o que significa que um vão de 2000 mm não pode sofrer uma deflexão superior a 10 mm.

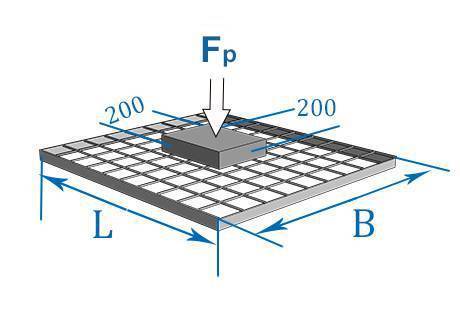

Figura 2: Configuração de teste de carga de acordo com as normas internacionais de segurança 2.2 Especificações das barras de apoio para passarelas
| Aplicativo | Dimensões da barra de apoio | Capacidade de vão | Fator de segurança |
|---|---|---|---|
| Pedestre leve | 25×3 mm | 1000 mm | 3.0 |
| Indústria pesada | 32×5 mm | 1500 mm | 3,5 |
| Saída de emergência | 40×5 mm | 2000 mm | 4.0 |
Ponto de Seleção Crítico: Sempre especifique barras de apoio serrilhadas na superfície de caminhada mantendo a capacidade estrutural. Na NJMM, recomendamos barras serrilhadas de 32×5mm como especificação mínima para aplicações em passarelas industriais.
3. Avaliação de Risco Ambiental
3.1 A Matriz de Risco "Molhado + Óleo + Encosta"
O projeto de segurança de passarelas deve levar em consideração fatores de risco complexos:
Condições de Alto Risco (Imediatas) Grelha serrilhada Obrigatório):
- Áreas de processamento químico com potencial de derramamento
- Processamento de alimentos com exposição a gordura/óleo
- Ambientes marinhos com respingos de ondas
- Passarelas inclinadas com inclinação superior a 2°
- Climas frios com risco de formação de gelo

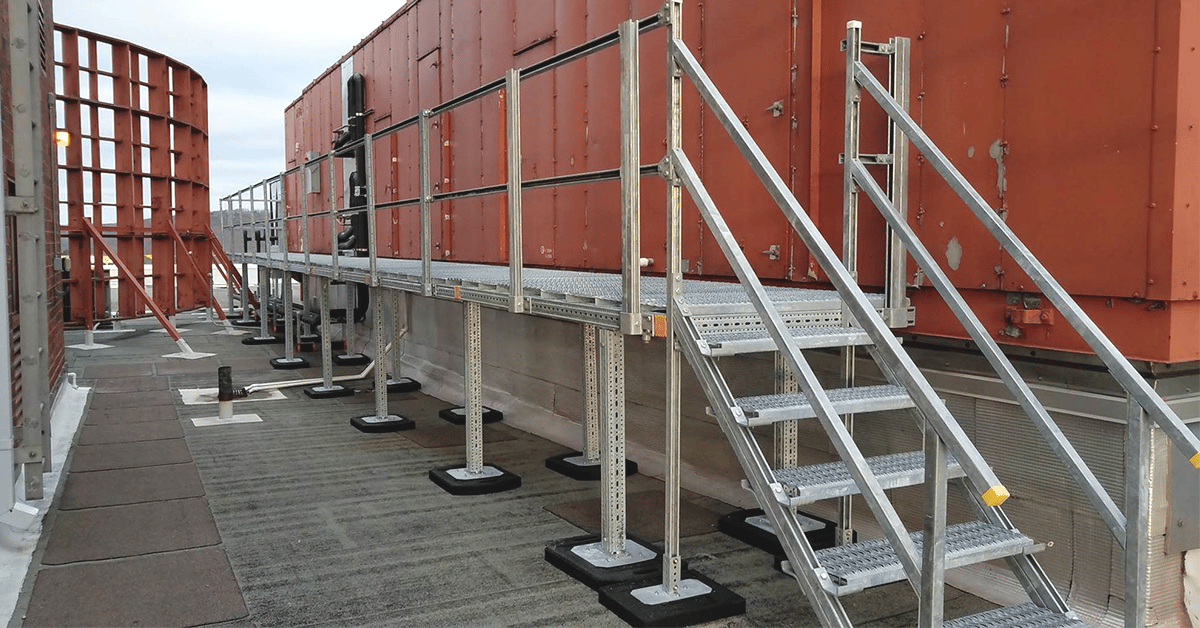

Figura 3: Plataforma de manutenção com sistemas integrados de grades de segurança e guarda-corpos. 3.2 Considerações sobre resistência química
Em aplicações petroquímicas, especifique:
- Revestimento de zinco ASTM A123 Grau 85 para resistência a ácidos
- Grelha em aço inoxidável 316L para ambientes ricos em cloreto
- Grade revestida com epóxi para exposição a soda cáustica
4. Melhores Práticas de Instalação e Manutenção
4.1 Pontos de verificação críticos de instalação
- Subindo de nível: Garanta uma planicidade de ±2 mm/m para evitar o acúmulo de água.
- Consertando: Grampos galvanizados M10 com espaçamento máximo de 1000 mm entre centros.
- Proteção de borda: Placas de proteção de 50 mm curvadas para cima em todas as bordas abertas.
- Transições: Transições suaves (inclinação máxima de 1:12) entre mudanças de nível.
4.2 Protocolos de Manutenção
| Item de Inspeção | Freqüência | Limiar de ação |
|---|---|---|
| desgaste do perfil serrilhado | Anual | Perda de altura dentária superior a 20% |
| condição do revestimento de zinco | Semestral | >5% de cobertura de ferrugem vermelha |
| Deflexão sob carga | 5 anos | >Deflexão L/250 |
| Corrigindo a integridade | Trimestral | Quaisquer clipes soltos |
5. Conformidade Regulatória e Certificação
5.1 Referência de Normas Internacionais
- OSHA 1910.28: Requisitos de superfícies de circulação e trabalho
- EN ISO 14122: Segurança das máquinas — Meios de acesso permanentes
- AS 1657: Plataformas fixas, passarelas, escadas e escadas de mão.
- NAÇÃO/ASSEMBLEIA MBG 531: Manual de grelha de barras de metal
5.2 Garantia de Qualidade NJMM
Nossas grades de aço serrilhadas para aplicações em passarelas passam por:
- Ensaio de tração: Verificação da resistência ao escoamento de 400-500 MPa
- Teste de resistência ao deslizamento: Testador de pêndulo (PTV ≥ 55 úmido)
- Teste de névoa salina: 1000 horas ASTM B117
- Teste de carga: Validação do fator de segurança de 1,5x
📊 Lista de verificação para seleção de chaves
Antes de especificar grades de aço antiderrapantes, verifique:
[ ] Superfície serrilhada em todas as áreas de circulação
[ ] Capacidade de carga ≥ 5 kN/m² carga concentrada
[ ] Limite de deflexão L/200 ou melhor
[ ] Galvanizado a quente conforme ASTM A123
[ ] Espaçamento entre as barras de apoio ≤ 30 mm (à prova de calcanhar)
[ ] Espaçamento entre as barras transversais ≤ 100 mm
[ ] Placas de proteção integradas nas bordas
[ ] Cumprimento das normas de segurança locais
❓ Perguntas frequentes
P1: A grade serrilhada reduz a capacidade de carga em comparação com a barra lisa? R: Não. O processo de serrilhamento remove uma quantidade mínima de material (menos de 3% da seção transversal) e não afeta a capacidade estrutural quando fabricado de acordo com as especificações da NJMM.
Q2: Grades serrilhadas podem ser usadas para tráfego de veículos? R: Sim, com as especificações adequadas. Para tráfego de empilhadeiras, utilize barras de apoio de 40×5mm com espaçamento de 20mm e cintas reforçadas.
P3: Como se comporta uma grelha serrilhada em condições de congelamento? A: Os perfis serrilhados proporcionam uma penetração superior no gelo em comparação com superfícies planas. As bordas dos dentes quebram camadas finas de gelo, mantendo a tração onde superfícies lisas se tornam perigosas.
Q4: Qual é a vida útil típica de uma grade serrilhada galvanizada? A: Em ambientes C3 (industriais): 25 a 30 anos. Em ambientes C5-M (marinhos): 15 a 20 anos com manutenção adequada.
Q5: É possível adaptar grades lisas existentes para serem antiderrapantes? A: Embora existam fitas antiderrapantes, recomenda-se a substituição por grelhas serrilhadas específicas para áreas de passagem críticas. As soluções de adaptação geralmente duram de 2 a 3 anos, enquanto as serrilhas integradas podem durar mais de 20 anos.
